路虎揽胜加装原厂盲点监测并线辅助系统
2021-10-20

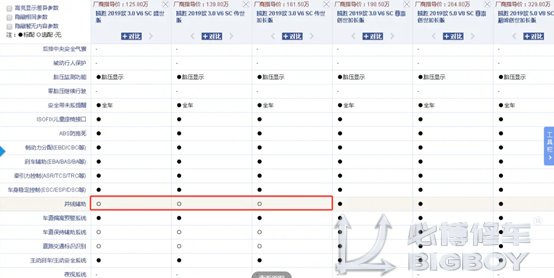

原车是低配没有并线辅助系统,有点小遗憾啊。不过现在可以单独加装并线辅助系统

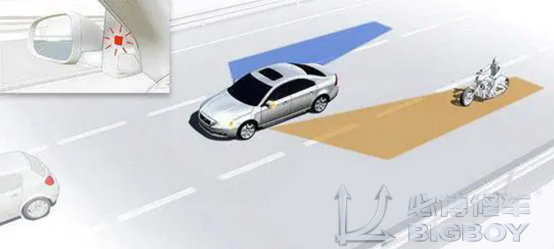

这个是并线辅助系统示意图。相信路虎的车主基本都有了解

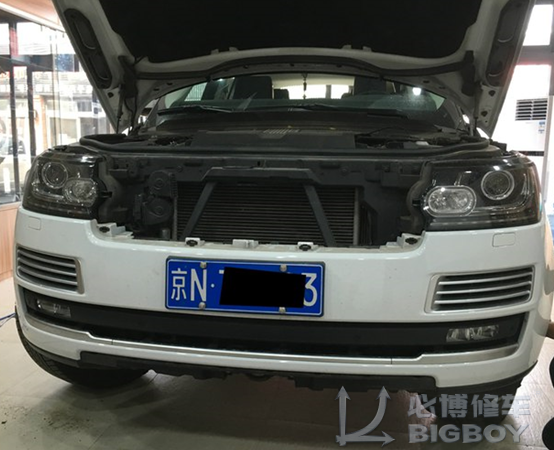

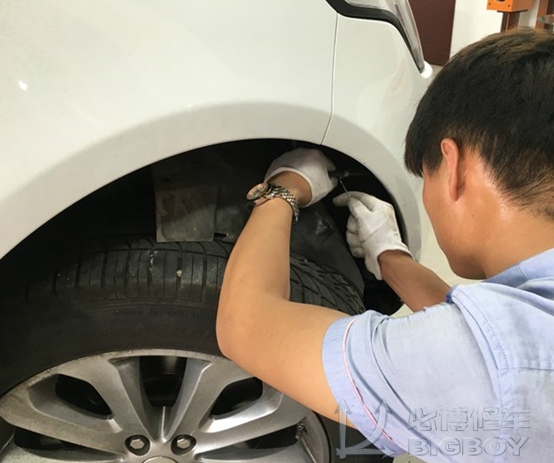

开始拆卸外围件。这个工作量有点大,从前保险杠,前轮叶子板内衬,前中网,大灯喷水管,进气格栅这些零件。

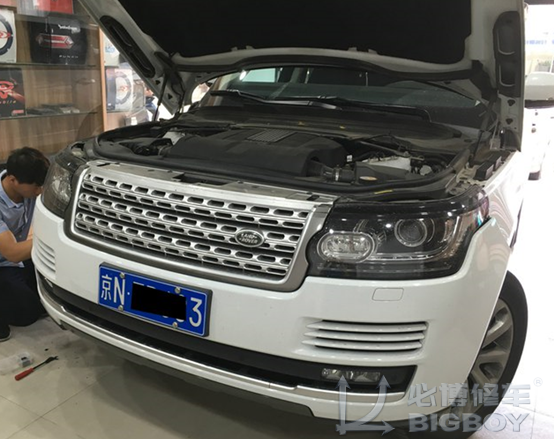

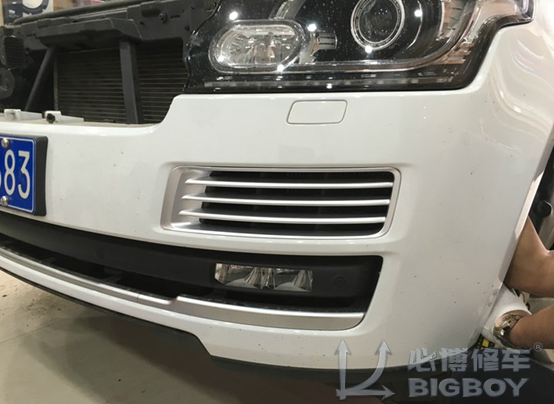

把往右方向盘打死,先拆除前杠。

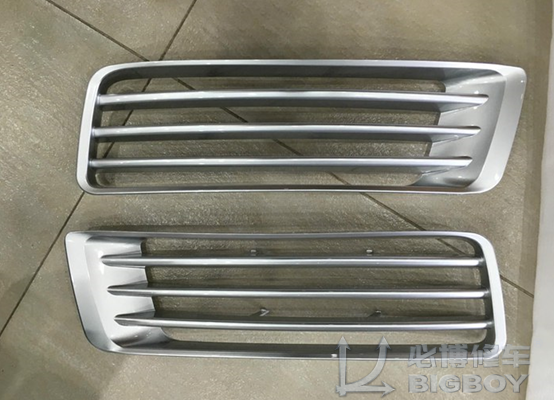

这个是需要加装上去的进气口

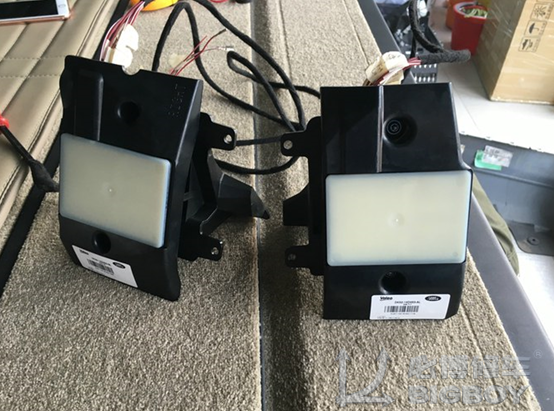

今天要加装的就是这个模块,盲点监测系统的感应雷达。这个加装在后保险杠外侧的两个角上。安装模式很方便,直接插上插槽就可以

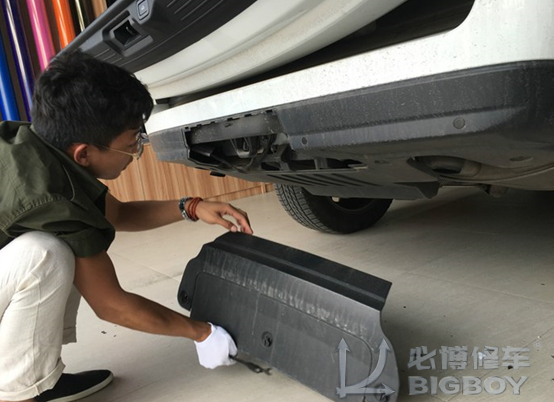

拆下来后拖车钩的挡板

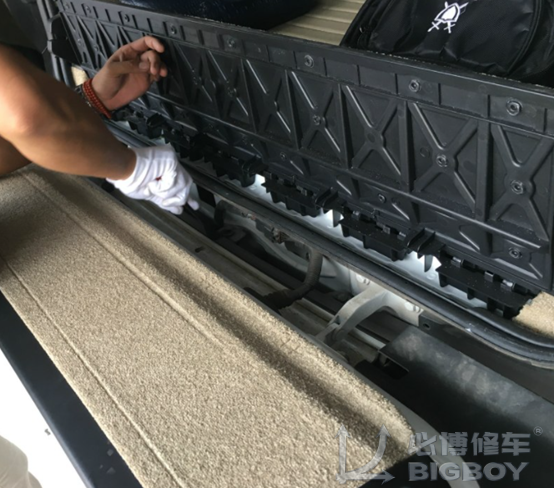

打开行李箱后盖护板,要拧下来几颗螺丝

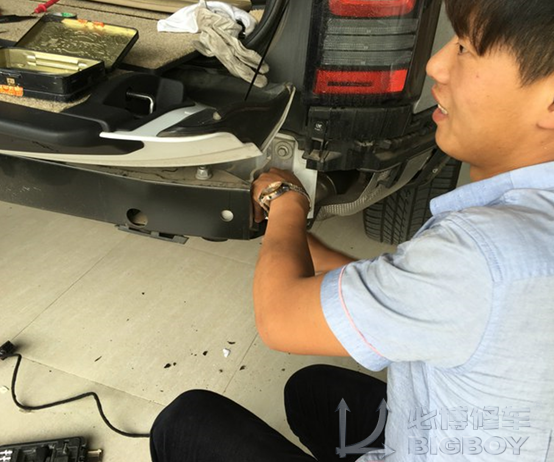

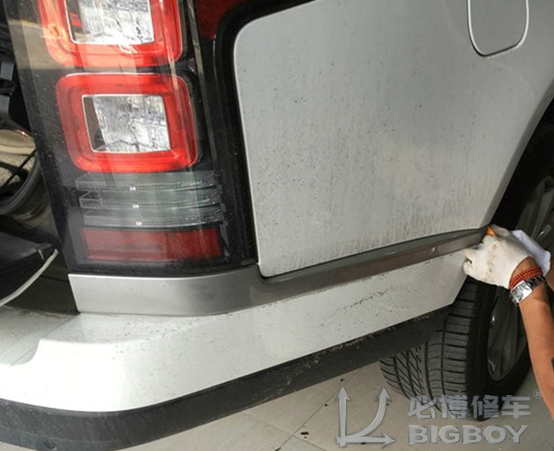

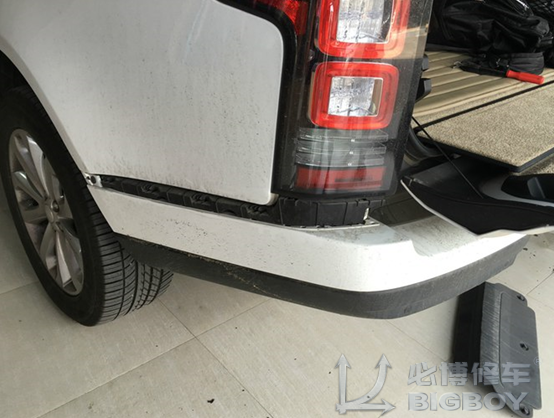

拆除后保险杠两侧的装饰条,拧下来内侧支架上的螺丝

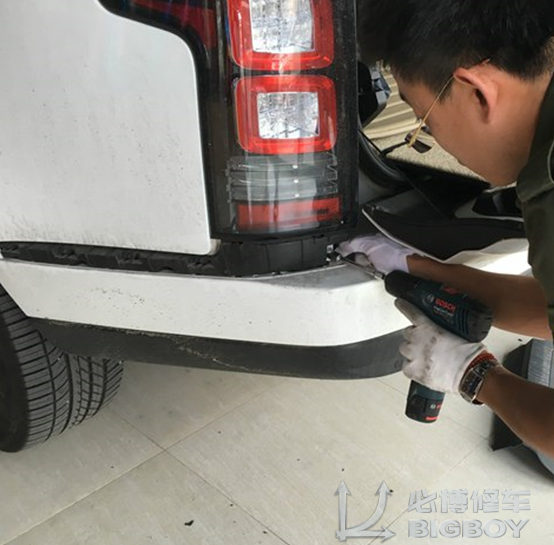

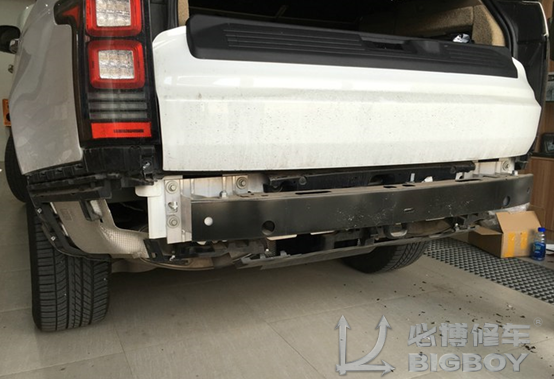

拧下来两侧和中间的螺丝后,可以顺利的拆下来后保险杠了

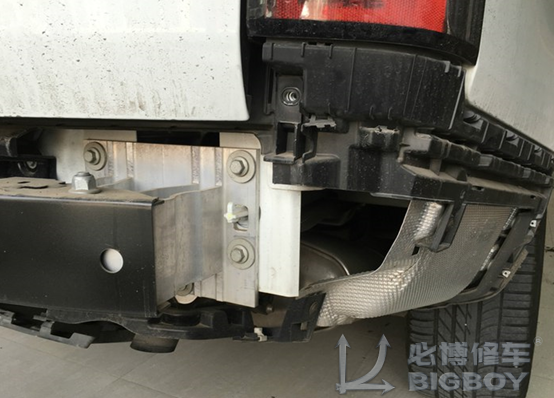

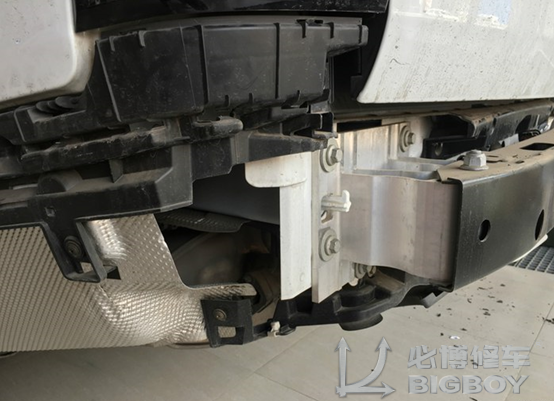

这是路虎出厂的时候给并线辅助系统雷达预留的安装位

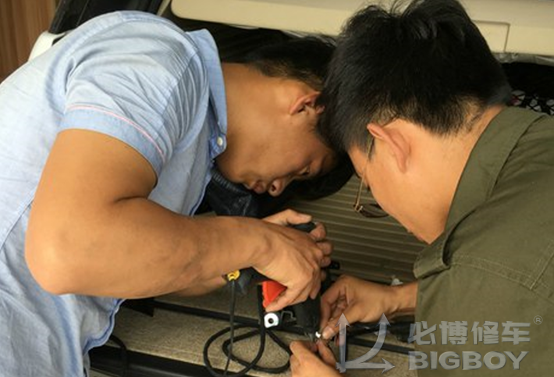

两位师傅将雷达接口插在原车预留的插座孔位上,然后打上热熔胶,防止从这里进水

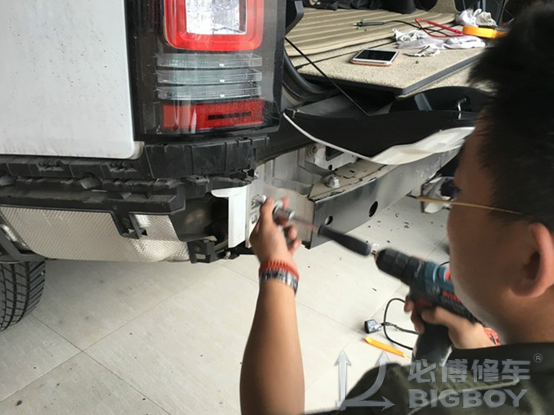

拧下来两个固定螺丝

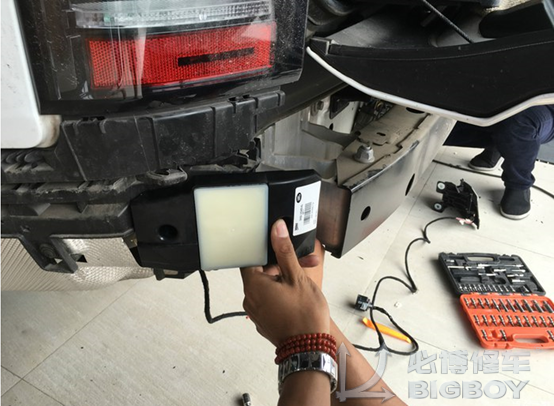

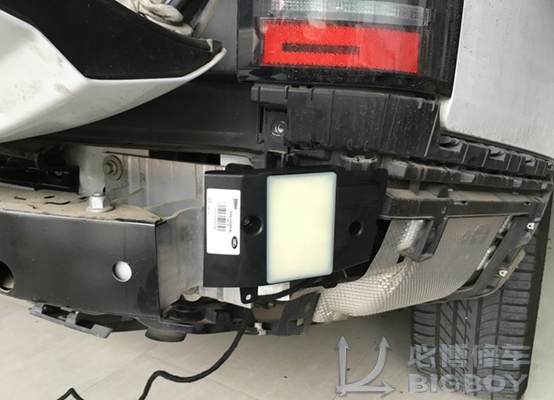

把感应雷达安装到这个原车预留位置
两侧的雷达安装到位

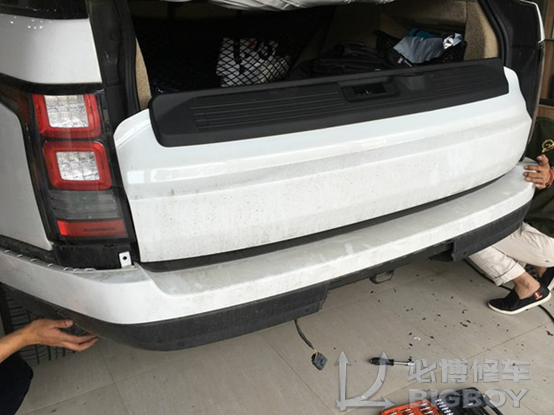

接线完成后,将后保险杠复原安装上去。然后将原来的两个倒车镜片替换成带有指示灯的倒车镜片。

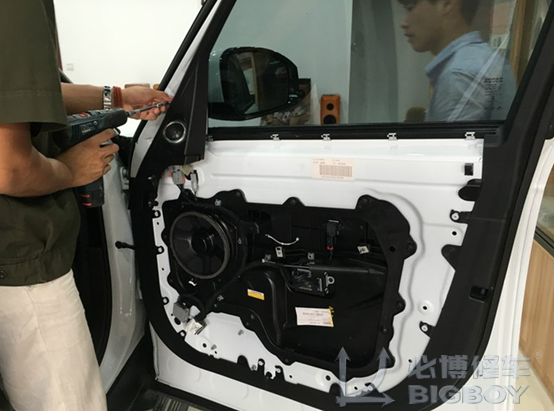

拆下门板后,拧下来倒车镜

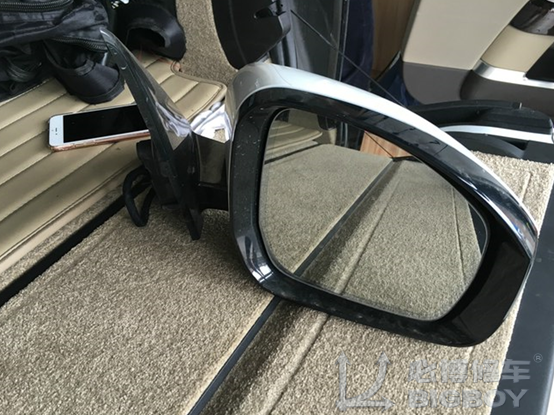

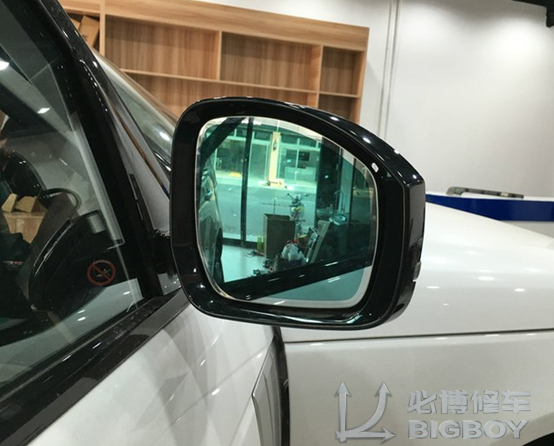

这个是原车的防炫目倒车镜

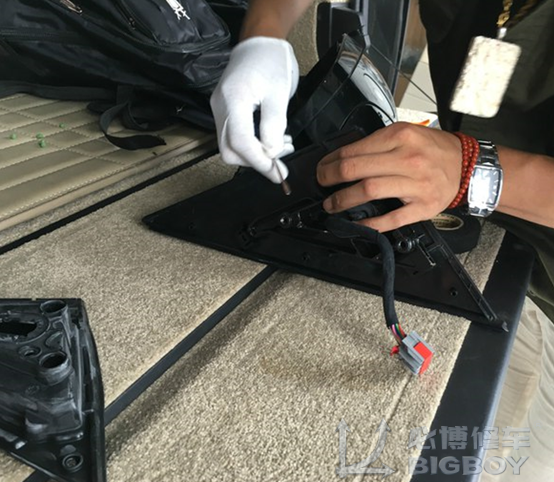

拆开底座,准备换倒车镜片

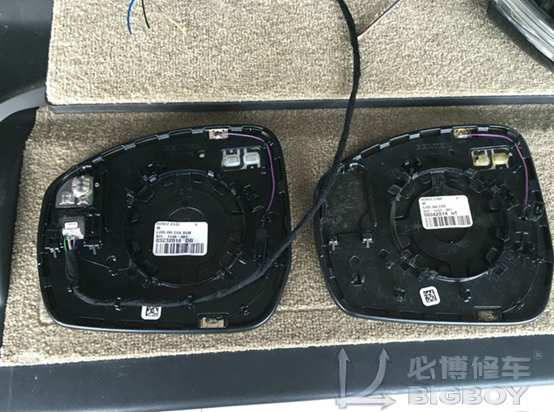

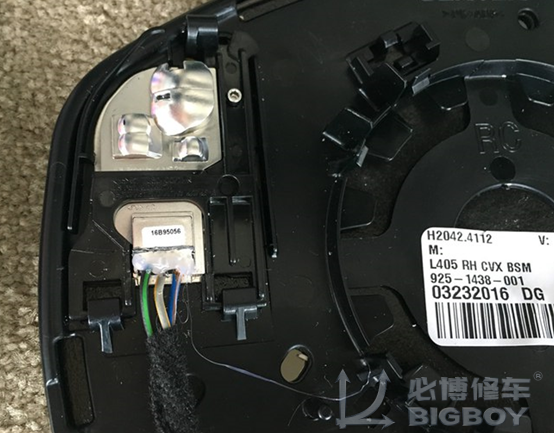

左侧是带并线辅助指示灯的倒车镜片。右侧是原车倒车镜片。对比一下,带并线的倒车镜多了一根电线

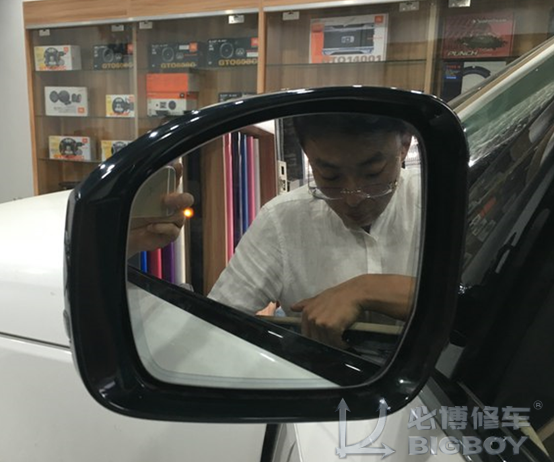

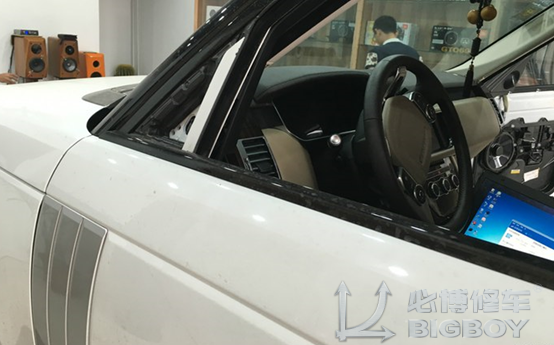

连接门板的倒车镜线束后,将倒车镜复原安装,然后进入电脑调试模式。将这个并线辅助功能从行车电脑里面打开,学习10分钟左右倒车镜上的黄点亮了,意味着并线辅助系统已经激活!!

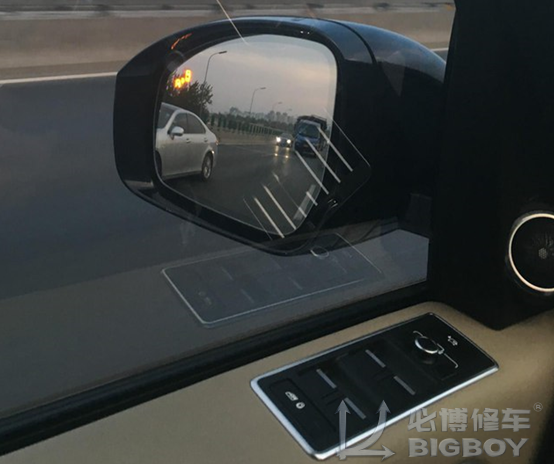

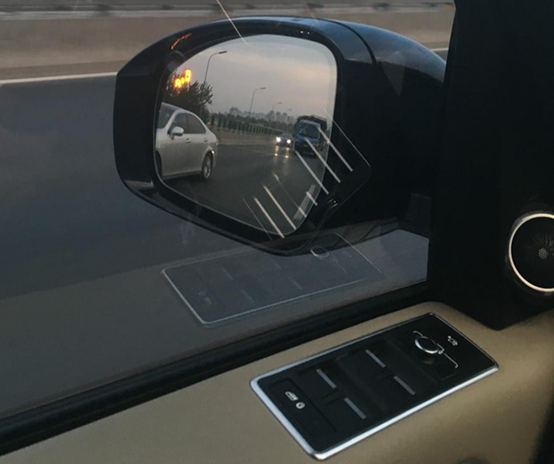

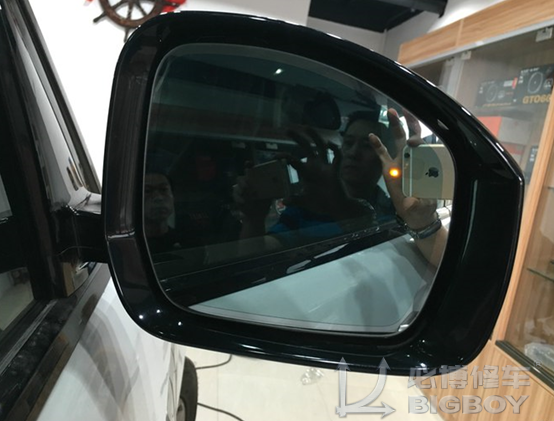

现在上路测试一下,并线系统反应速度快提示快,左后侧和右后侧并线的时候,倒车镜清楚的黄色灯提示后方有车辆,这和倒车镜视觉影像提示是同步快速的。
改装顺利完工。
