捷豹XE保养之——更换室内空调滤芯教程
2021-12-12
直接上图,看更换空调滤芯过程。
捷豹XEL滤芯需要拆副驾驶手套箱。一共有10颗T30梅花螺丝,3个塑料卡扣3个金属卡扣

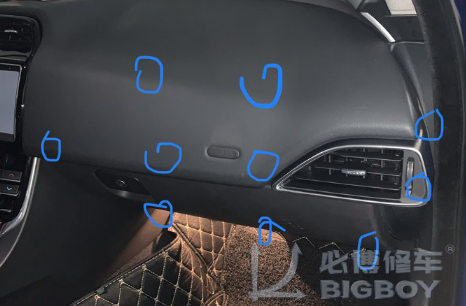

10颗螺丝所在示意图

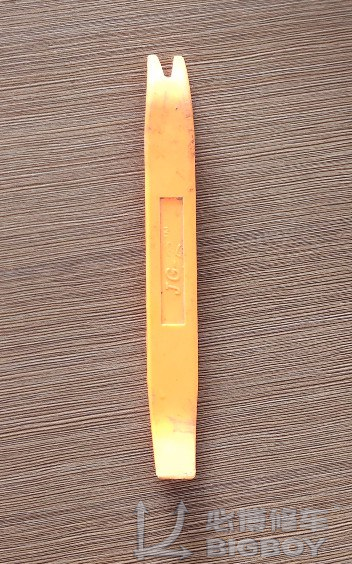

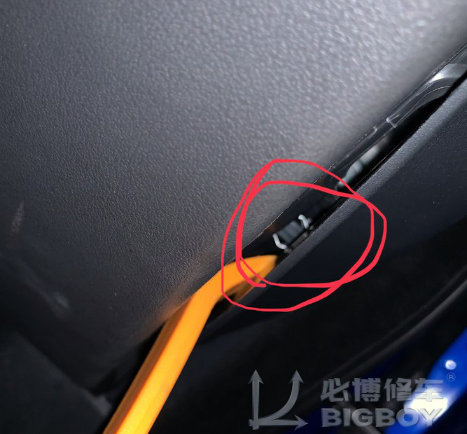

使用工具撬开这个位置

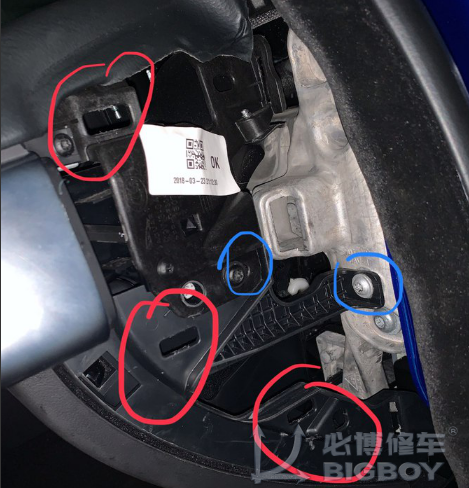

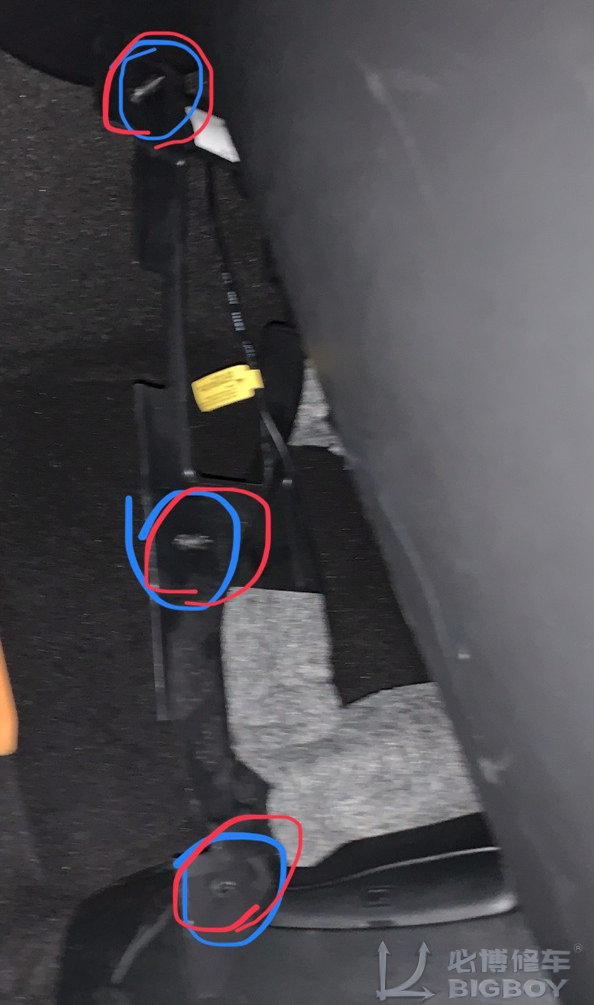

如图红圈所示3个卡扣位置不好找准,按照位置用撬板撬下就开了,拆开之后会看到篮圈所示两个螺丝拧下来。这个撬开的位置

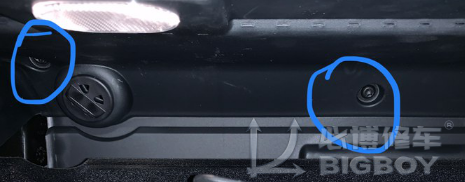

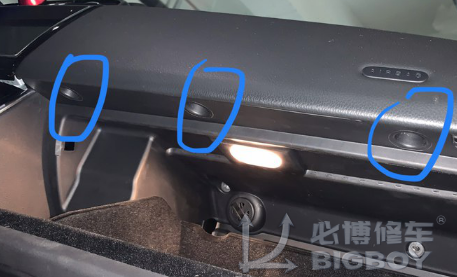

打开手套箱的5颗蓝色螺丝,依次拧下来

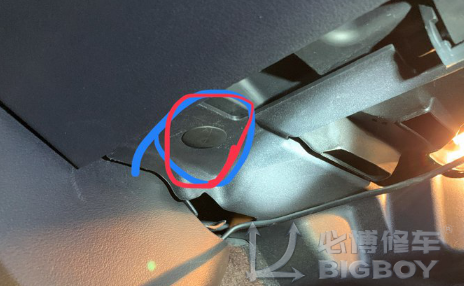

这个双色圈的三颗要使用工具硬撬开
就这三颗最不好拆卸了

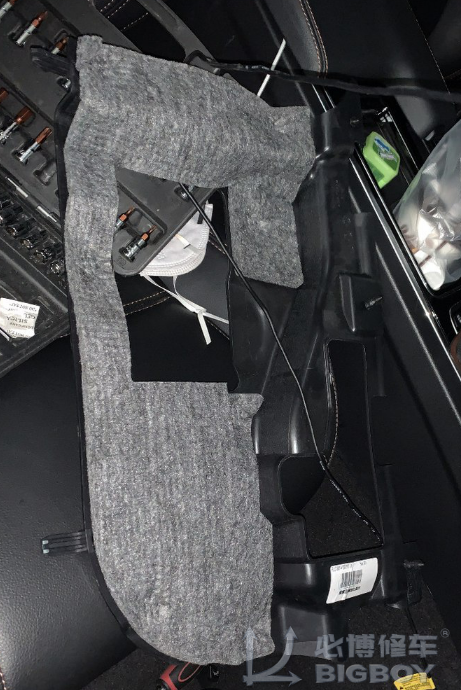

这是拆卸下来的护板

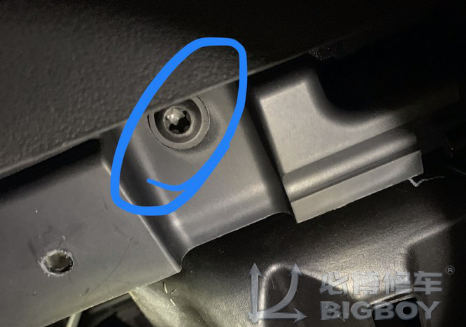

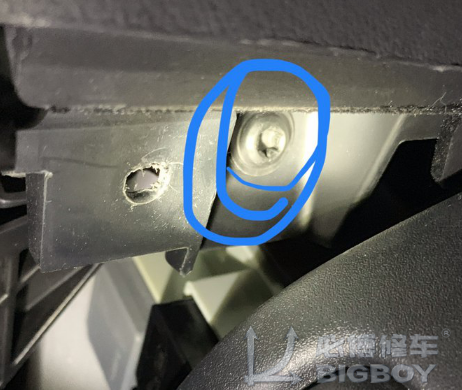

护板拆掉后就可以看见分颗螺丝拧下来。手套箱所有螺丝拆完取下手套箱。从第一布护板那个位置拆起,仔细观察一下黑色螺丝旁边的圆圈,是卡着的用撬板掰一下就下来了
这个就是取下的手套箱。因为空调滤从这个位置过滤室内空气,所以灰尘是比较多的

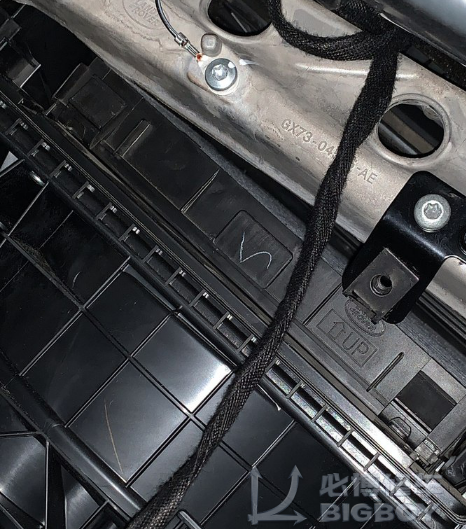

这个红圈位置是鼓风机。拆滤芯之前把挡板的2个卡扣拆掉

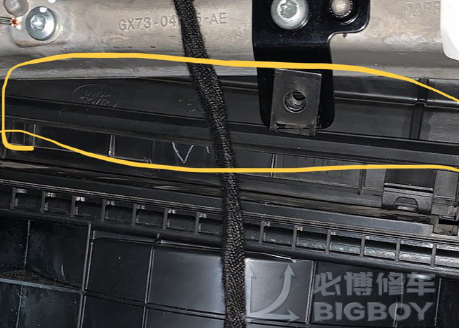

挡板下了之后就可以取滤芯了,这里有个小事需要注意一下,一定要先把空调打开,开内循环,黄色圈住的那个板才能抬起来,之后才能取出滤芯

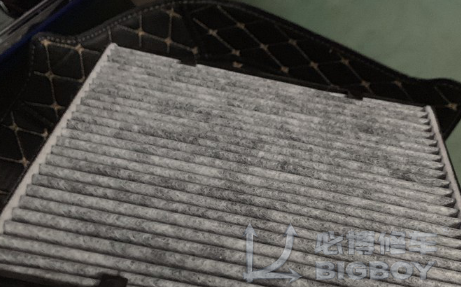

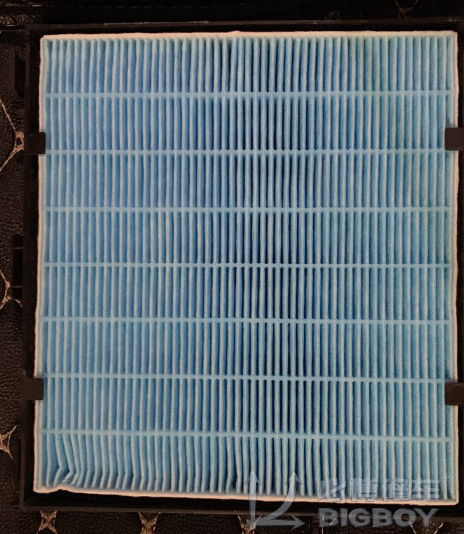

取出废旧滤芯,然后准备换新滤芯;

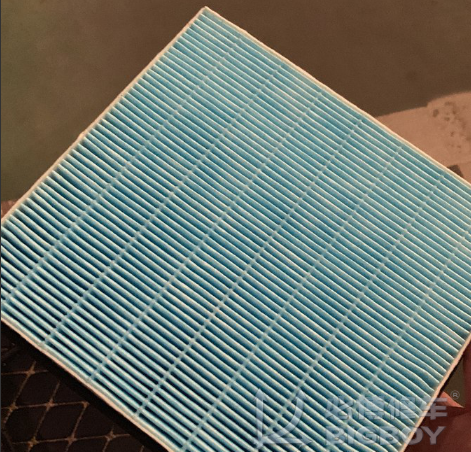

准备的新空调滤芯
换好了,按照上述过程反向安装即可,上手套箱的时候注意跟拆的顺序一样,也是从第一步盖板那位置装起。如果您不能自己DIY,可以找一下修理厂帮助您安装。至此,保养空调滤芯完毕。
以上就是换滤芯整个过程。
