捷豹电子手刹故障维修案例

2021-12-31


这台捷豹XF电子手刹故障不能使用,停车操作手刹开关,组合仪表亮起黄灯和红灯故障灯。

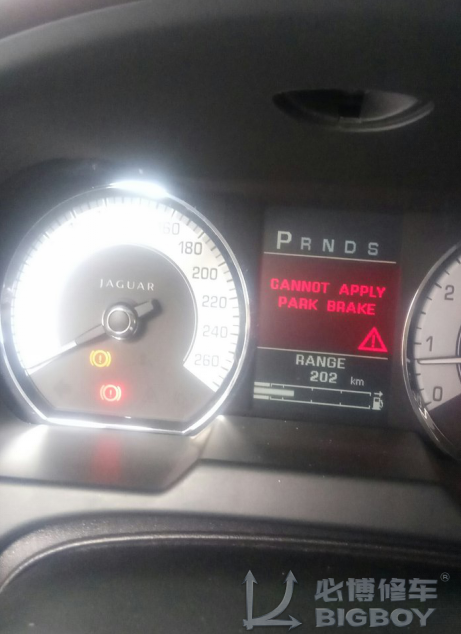

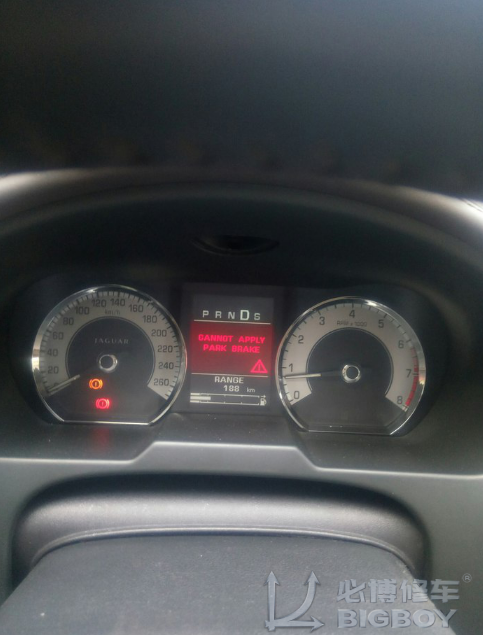

经过我们检查故障存在。当我们操作手刹开关组合仪表显示黄色刹车警告灯,以及红色手刹指示灯。中央显示屏提示手刹不能使用。

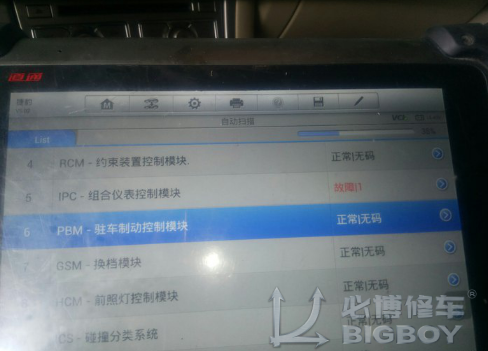

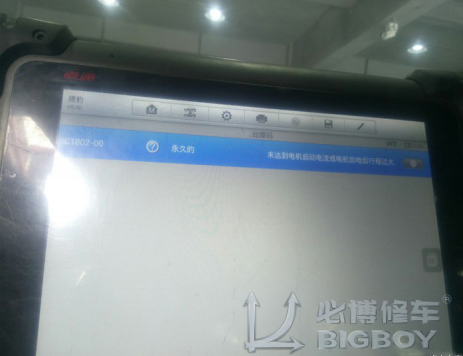

使用电脑检测驻车制动模块有故障码C1802-00,未达到电机启动电流或电机加电后行程太大”。通常更换刹车片后会出现这个故障码,我们首先对这个故障码校准一下。

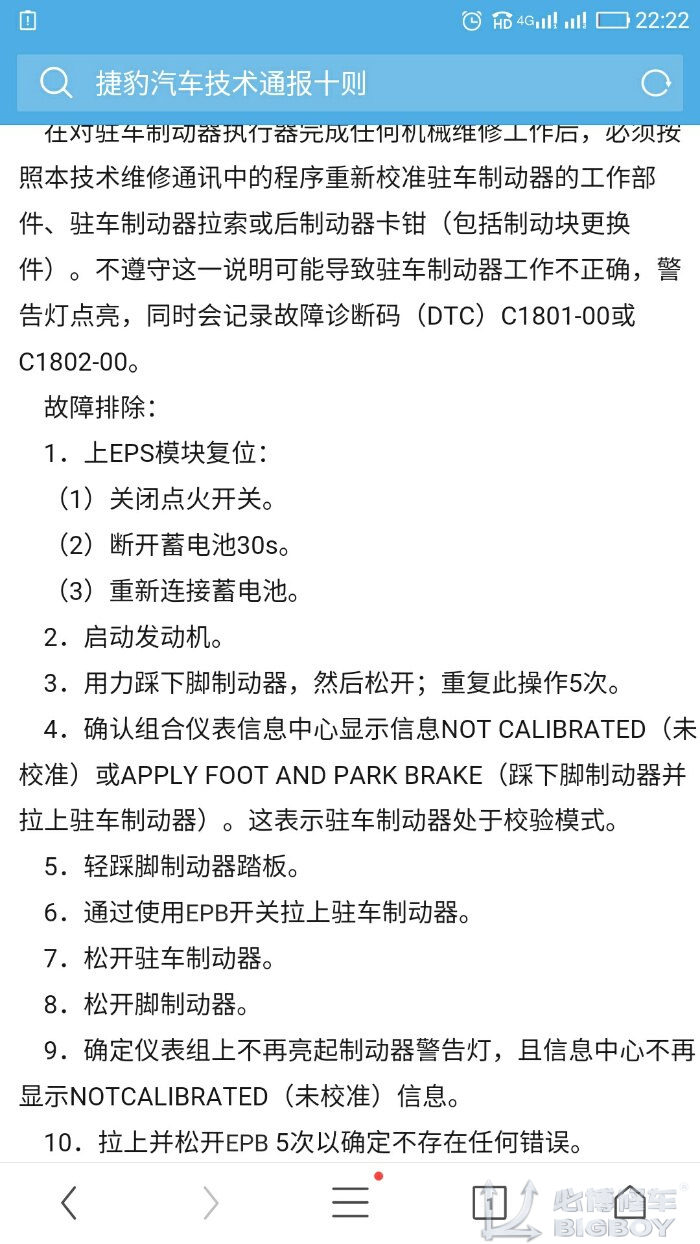

我们按照捷豹XF的程序校准一下


此次校准的捷豹

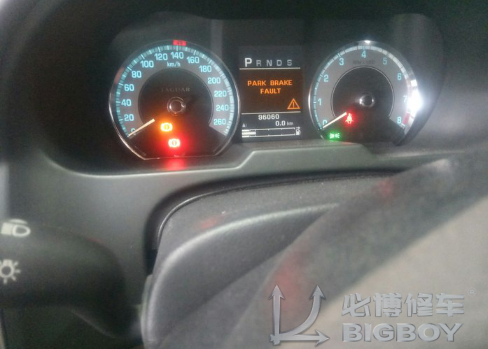

校准程序结束后提示“PARK BRAKE FAULT——电子手刹车功能有故障”,看来这样没有办法解决故障问题。我们还要接着排查故障。


这个故障应该是在手刹系统出现的故障问题,我们先从手刹系统开始着手。在后备箱右侧检查手刹系统,经过检查没有进水或者腐蚀的现象。

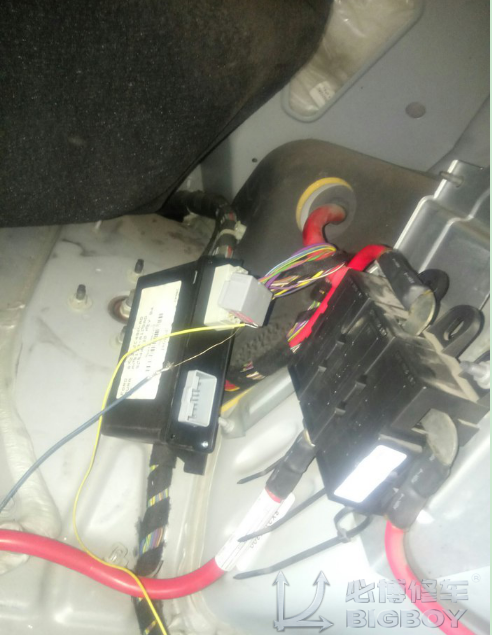

这是捷豹XF的手刹电脑,应急解锁可以从这里入手。捷豹XF手刹系统和奔驰宝马有差别,这车手刹电机和手刹电脑是单独的,当手刹故障不能使用时应急解锁的时候可以从这入手检查使用。

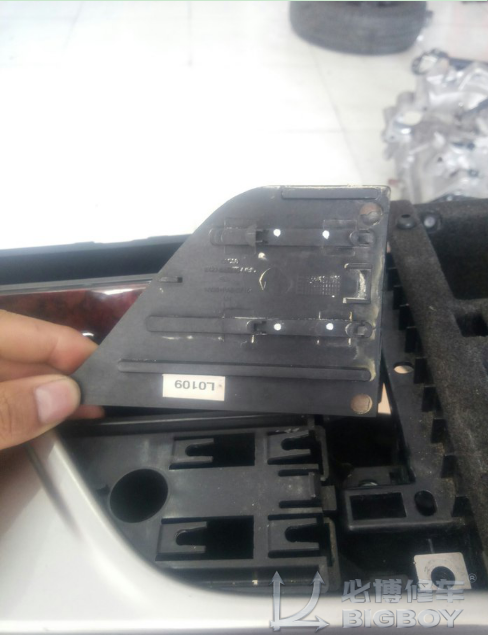

继续排查手刹开关。这款捷豹手刹开关和换挡旋钮一体,但是手刹开关不爱坏。拆卸手刹开关要注意这块塑料板。

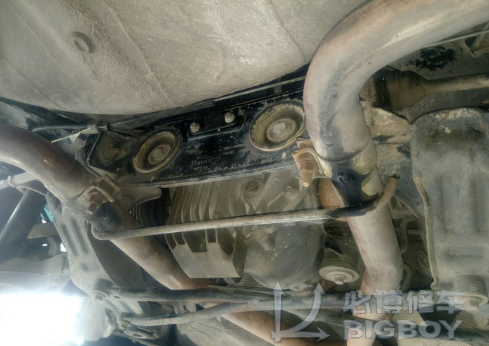

前面两个配件并没有找到故障问题,接下来只能排查手刹电机。这台捷豹要拆下手刹电机检查需要降低后桥。

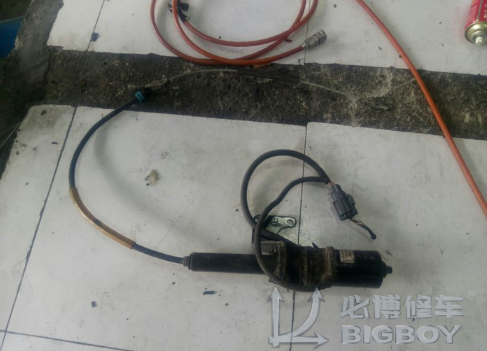

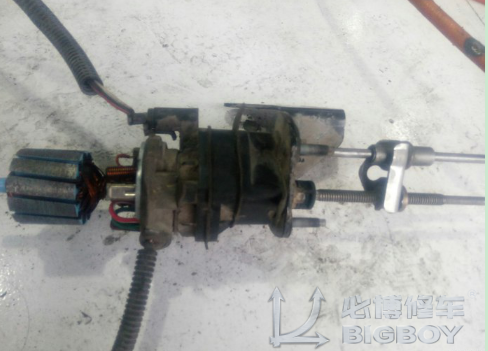

手刹电机拆下来就是这个

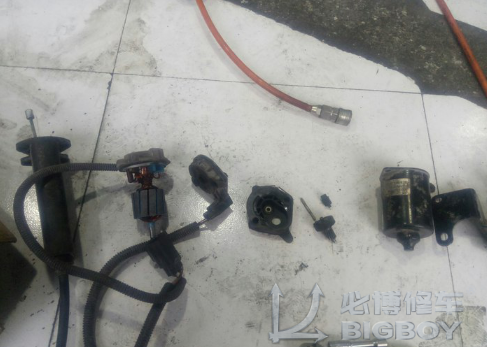

分解开手刹电机看看理解什么情况

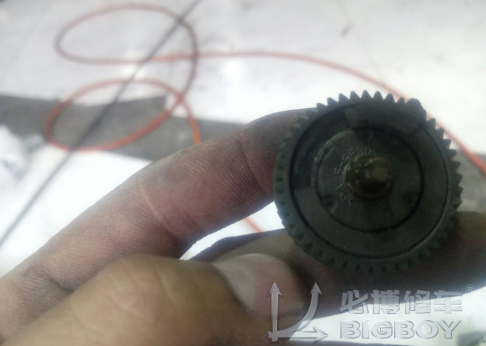

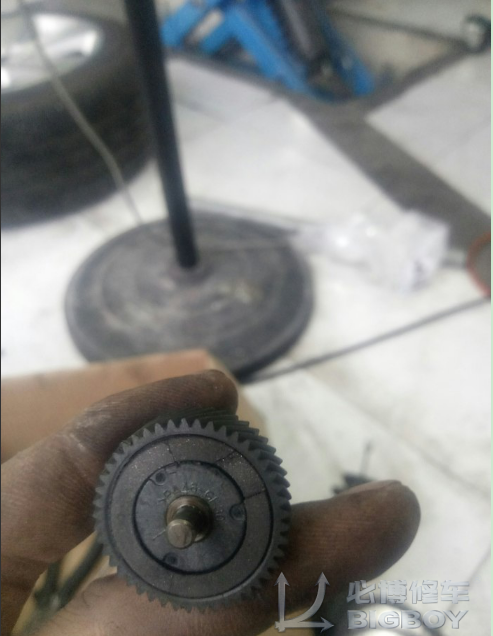

拆解后发现霍尔信号盘出现问题——信号盘开裂了


把塑料碎片用胶粘起来拼凑一下,这样符合客户省钱的习惯,但是就怕再次碎裂


把这个装车后手刹依旧不能用

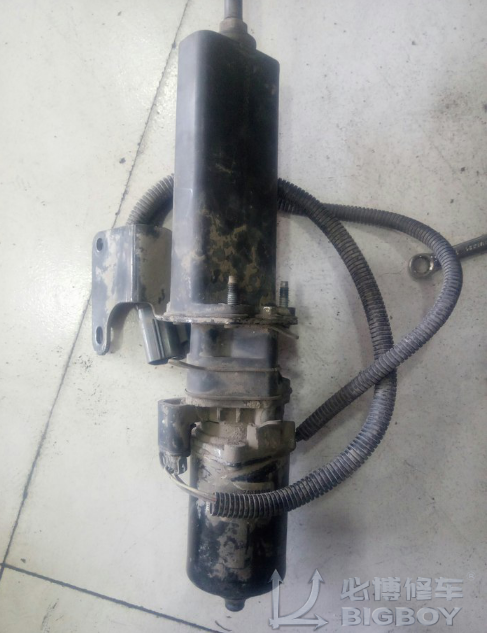

无奈等待一天,找到了一个拆车件


换上这个拆车件,重新校准一下再次试车

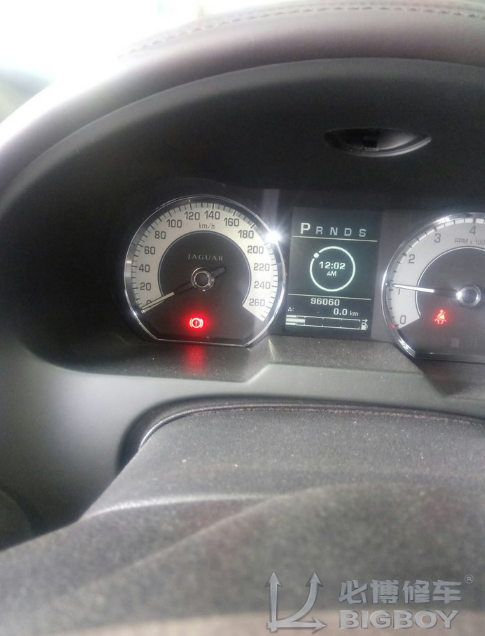

手刹拉起测试

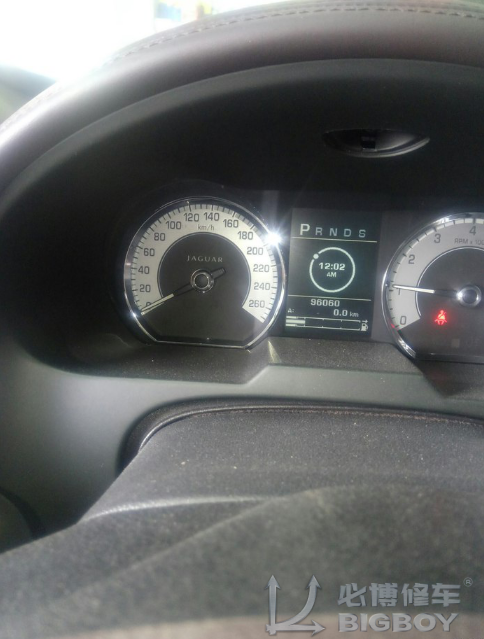

手刹释放测试


再次检测故障码消除,手刹可以使用了


手刹故障维修完成。
